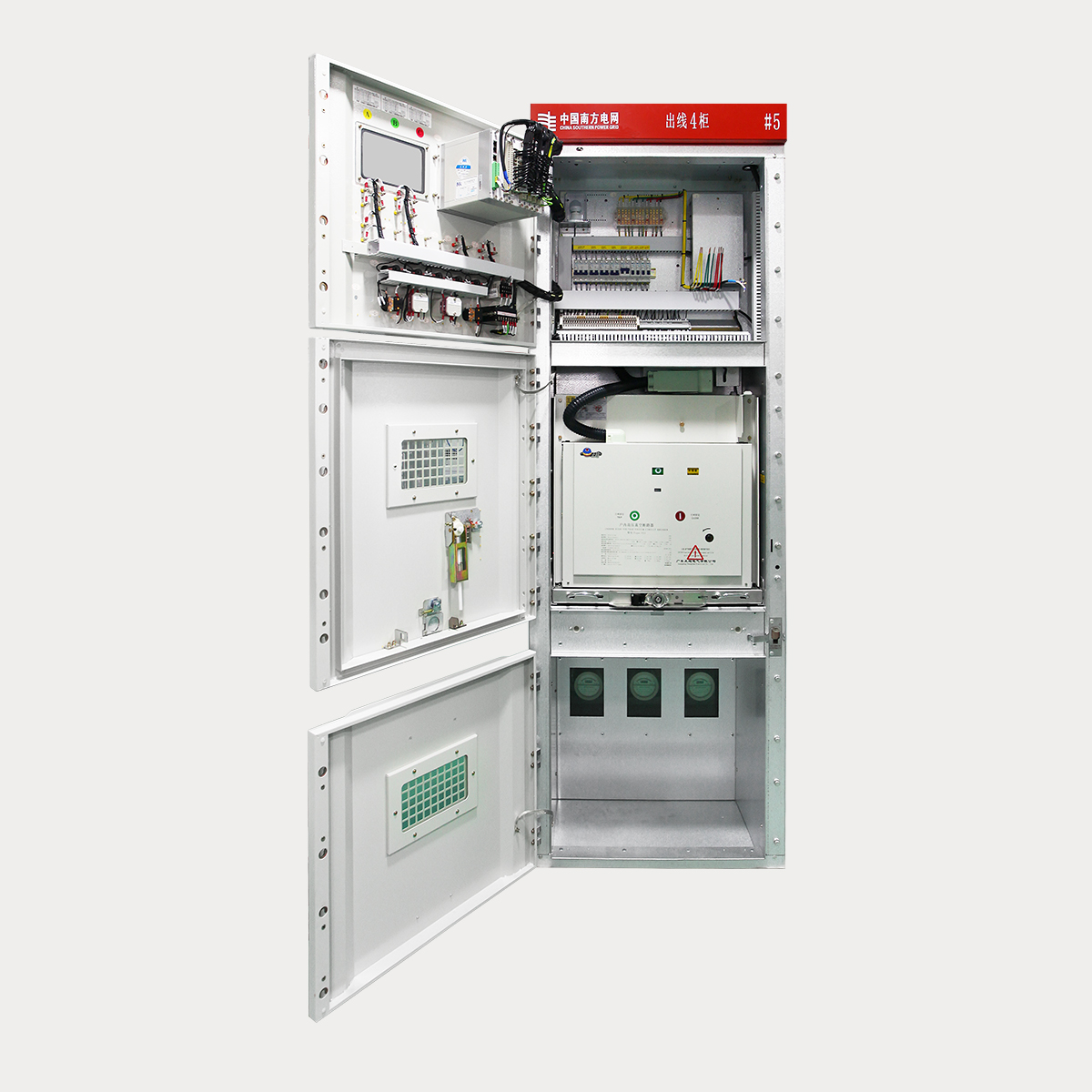

KYN27-12  智能化鎧裝移開式交流金屬封閉開關設備

產品型號：KYN27-12(Z)

KYN27-12(Z)  智能化金屬鎧裝中置移開式開關設備，系三相交流50Hz的高壓成套開關設備，作為10kV系統接收和分配電能及對電路實現控制、保護和監測之用，是廣東“正超”的特色產品，廣泛用于大中型發電廠、變電站、配電小區和高層建筑等電力用戶，曾榮獲"廣東省級重點新產品證書"。

新一代產品吸收國內外先進技術，符合用戶最新需求，柜內可配用VS1/VD4等真空斷路器。該產品已按新標準、最嚴酷要求通過了全套型式試驗，大電流柜通過了40kA/1s的內部故障電弧試驗，在柜體尺寸不變前提下通過1.1倍額定電流溫升試驗，實現了低溫升、高強度、耐燃弧、高海拔、智能化的重要技術創新。產品質量安全、穩定，深受廣大用戶的信賴和好評。

◇ 開關柜結構、性能及特點 ◇

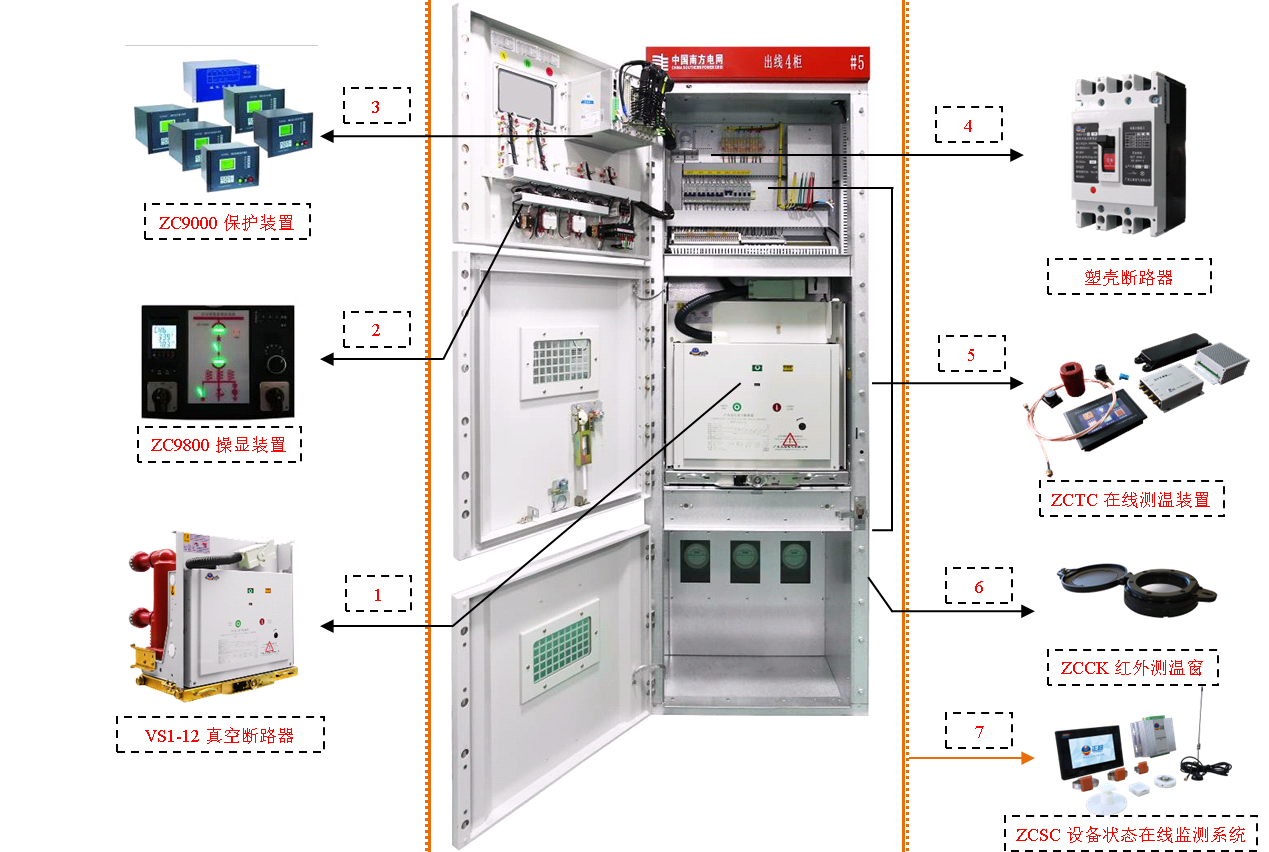

KYN27-12(Z)型柜體為組裝式結構，斷路器室、母線室、電纜室、儀表室，各室間用接地的金屬鋼板隔開，能有效防止故障的擴大，運行安全可靠。

斷路器室、母線室、電纜室均設有獨立的泄壓通道，發生內部故障電弧時，燃弧氣體通過泄壓通道迅速釋放。

開關柜具有提示性的機械“五防”閉鎖及完善可靠、獨特的聯鎖裝置，亦可根據用戶的具體要求，實現機械和電氣雙重閉鎖及聯鎖功能。

智能型開關柜的斷路器手車可電動推進與抽出，接地刀可電動合、分。

斷路器一次靜觸頭活門，在手車推進與抽出過程中自動打開或關閉，檢修時活門可以鎖定；電纜室安裝和維護方便。

開關柜為前檢修式結構，靠墻安裝時調試在正面進行，檢修可從正面進入柜內。

開關柜前后設有防爆觀察窗，能方便地觀察到斷路器分、合閘機械指示和手車在柜內所處位置及高壓電纜的終端聯接情況。

柜內設有完善、可靠的接地系統和接地標志，一次元器件的金屬框架均通過專用的接地銅母排接地，確保運行及檢修時的安全 。

正常使用條件

海拔高度：不超過1000m，如有特殊要求，最高可達5000m；

環境溫度：上限＋40℃，下限－10℃ （允許在－30℃時儲運）；

相對濕度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超過8度；

安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動。

注：凡超出上述要求范圍的，應與制造廠協商確定。
