SGZ-H-K3核極(安全級)低壓抽出式成套開關設備

SGZ-H-K3核極(安全級)低壓抽出式成套開關設備是根據國內外核電廠電氣設備設計規范和運行經驗而研制的新型低壓成套開關柜，適用于核電廠380VAC低壓配電系統，作為安全級電氣或儀控設備電源分配之用。設備采用模數化設計，具有電氣方案組合靈活、安裝維護方便等特點。

設備按照核電廠安全級電氣設備相關標準和CPR1000+壓水堆核電站核島低壓電氣設備技術要求，通過了基準電氣性能、抗地震性能及內部故障電弧等型式試驗。

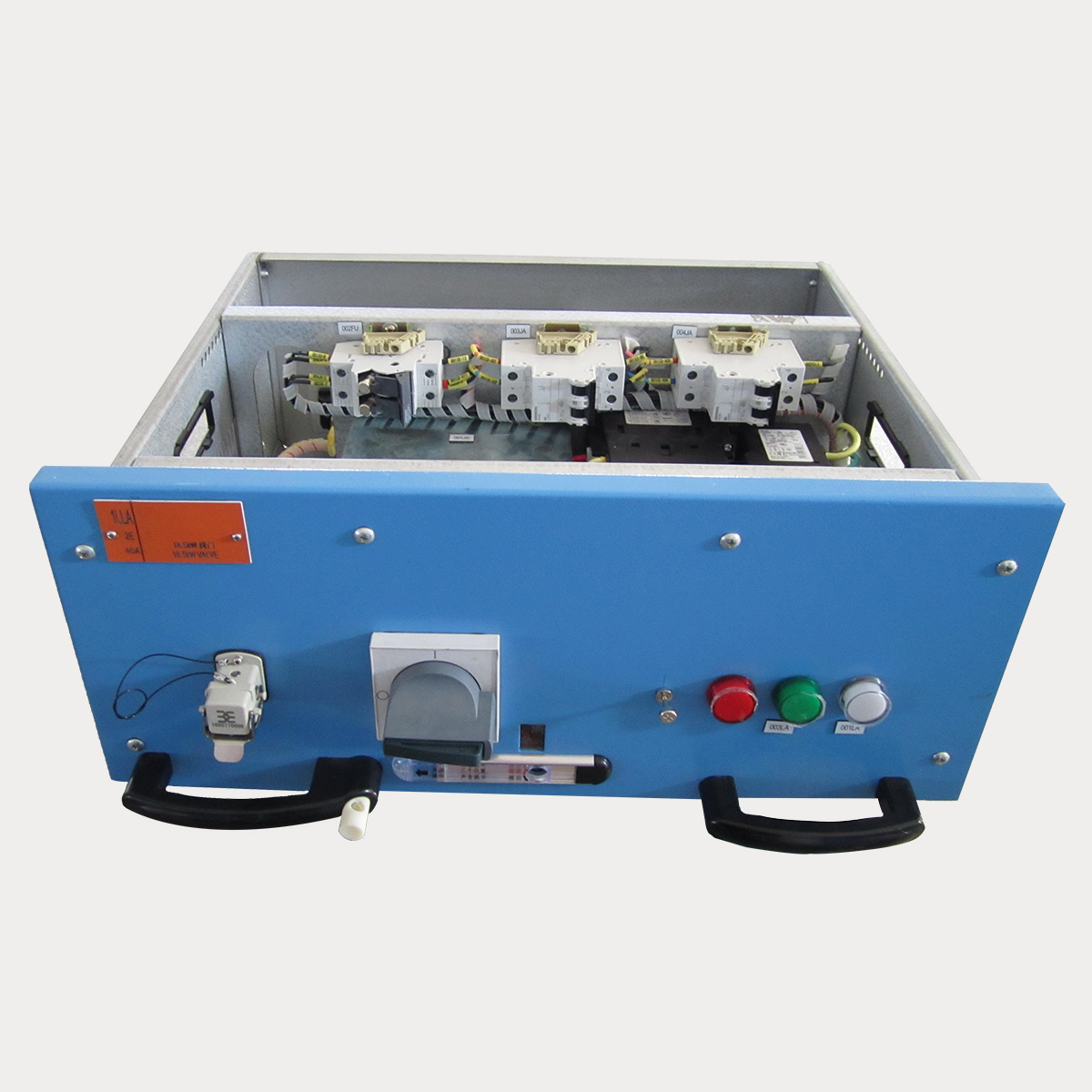

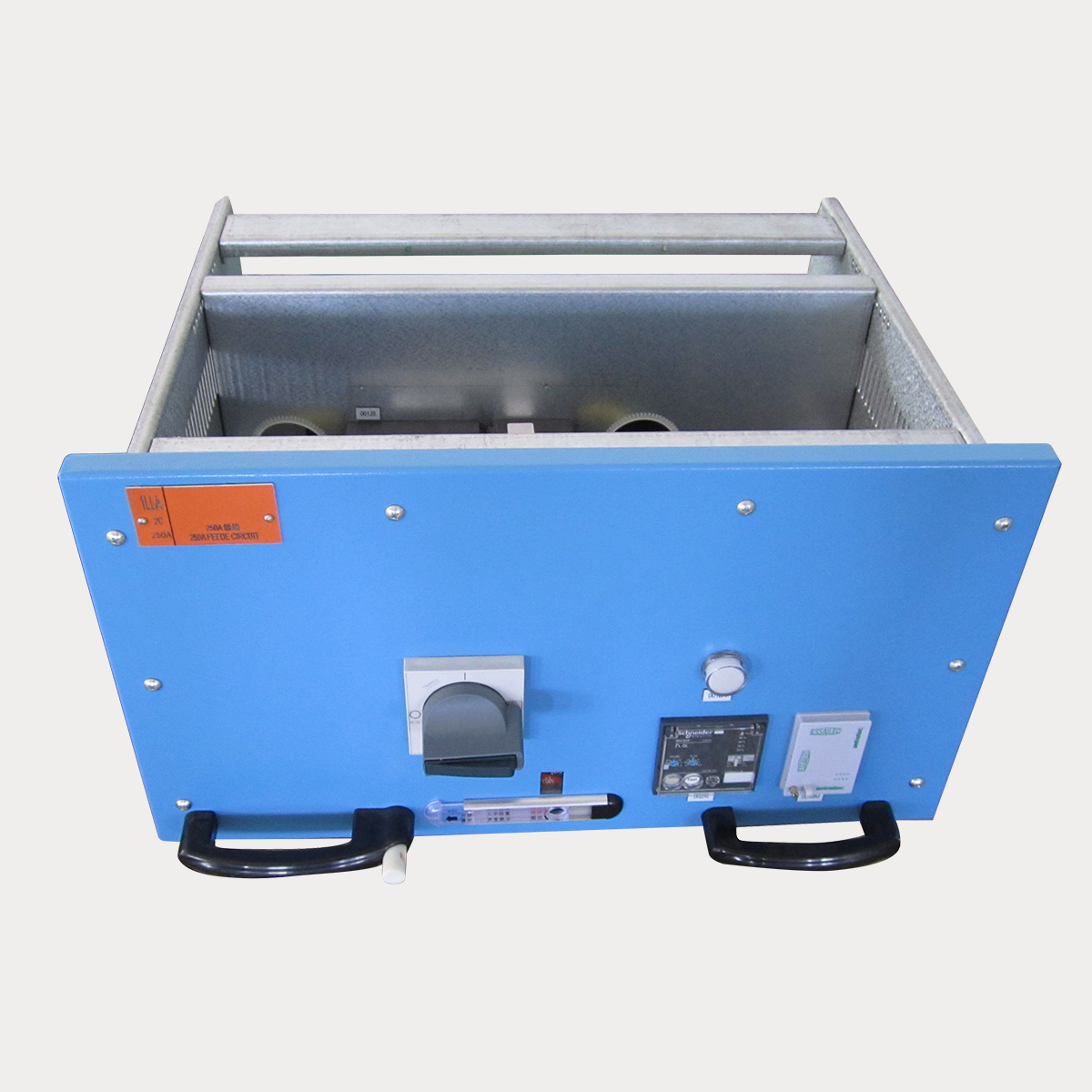

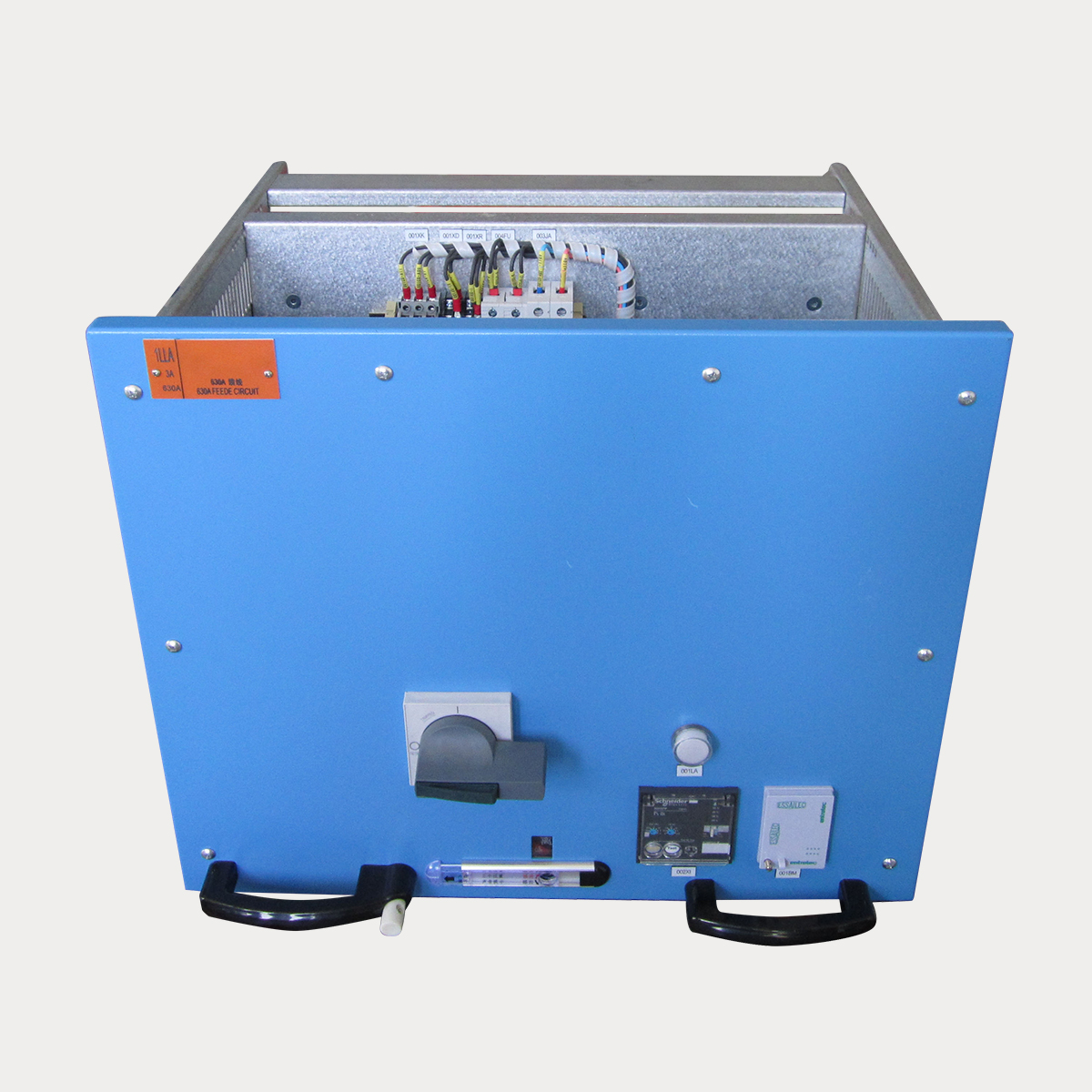

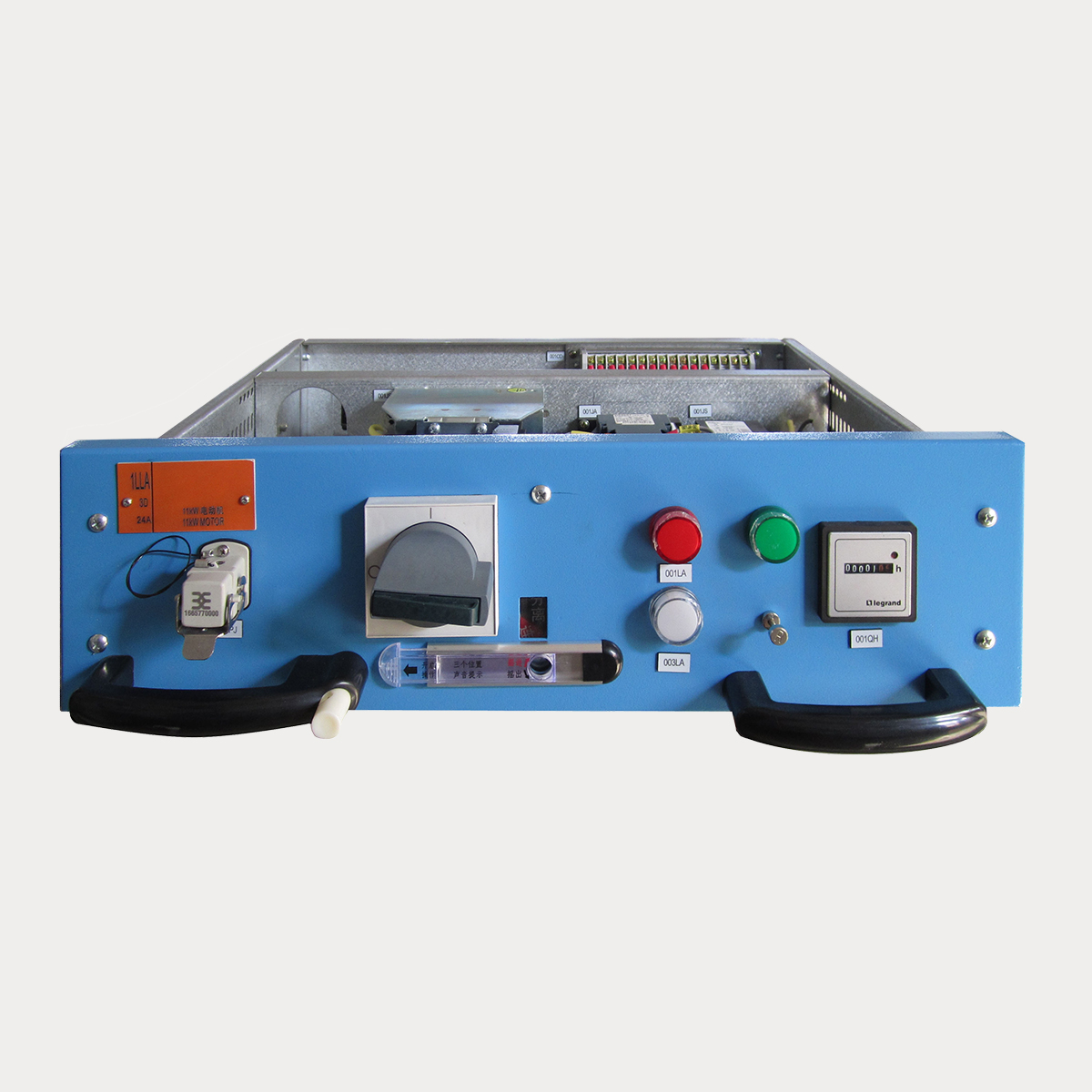

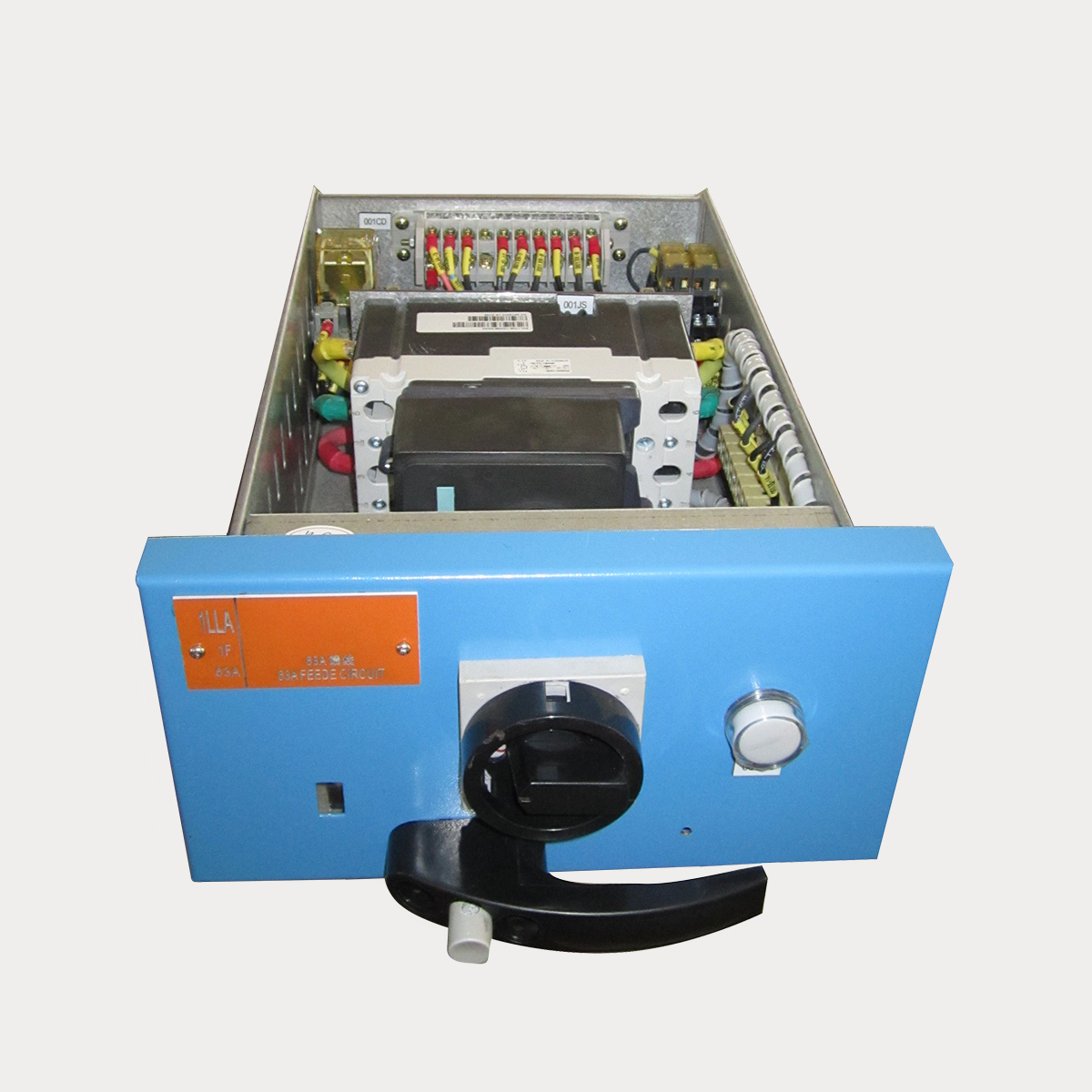

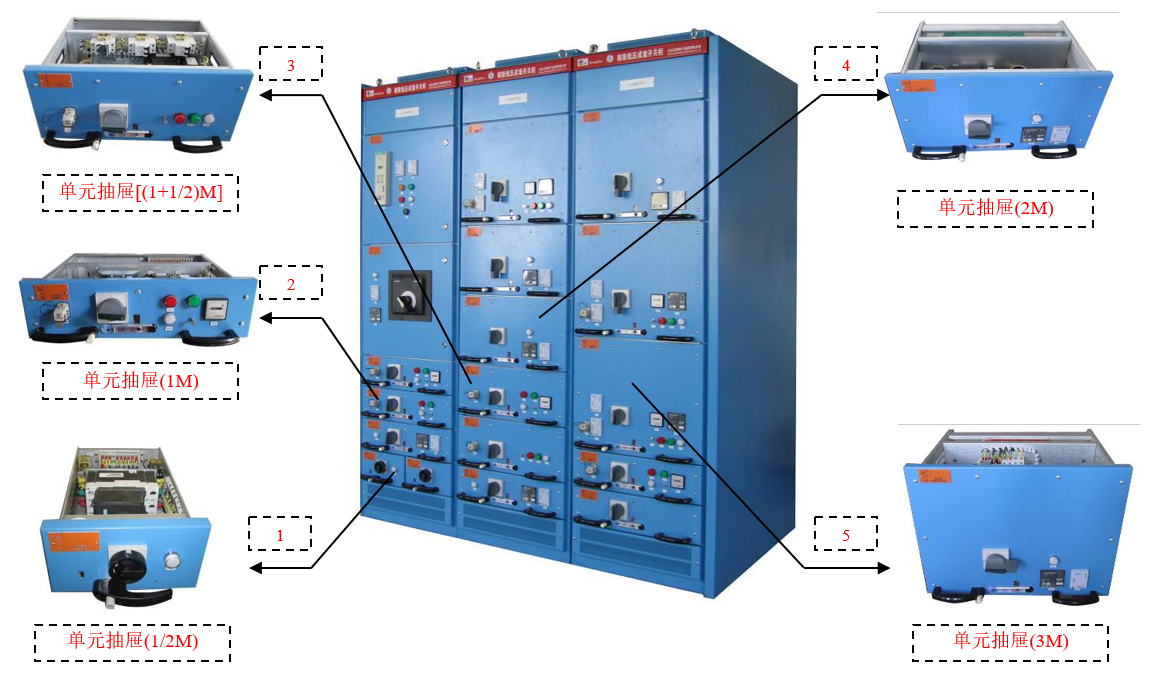

設備采用拼接和局部焊接組裝而成，設備各隔室（包括：母線室、電纜室、小母線室、功能器件室）之間均采用金屬鋼板分隔。抽屜單元具有明顯的“連接”、“試驗”、“分離” 位置和鎖定裝置，可確保設備運行及維護人員的安全。

產品符合的主要標準及規范

GB 7251.1-2005 《低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗成套設備》

GB/T 13625- 1992 《核電廠安全系統電氣設備抗震鑒定》

GB/T 12727-2002《核電廠安全系統電氣設備質量鑒定》

RCC-E 2005    《壓水堆核電站核島電氣設備設計和建造規則》

IEEE323-2003  《Standard for Qualifying Class 1E Equipment for Nuclear Power Generating Stations》

IEEE 344-2004  《Recommended Practice for Seismic Qualification Of Class 1E Equipment for Nuclear Power Generating Stations》

產品使用環境條件

海拔高度        低于2000m

環境溫度        -5℃～＋40℃ ；日平均溫度 ≤35℃ ；

相對濕度        相對濕度可達到100％。
