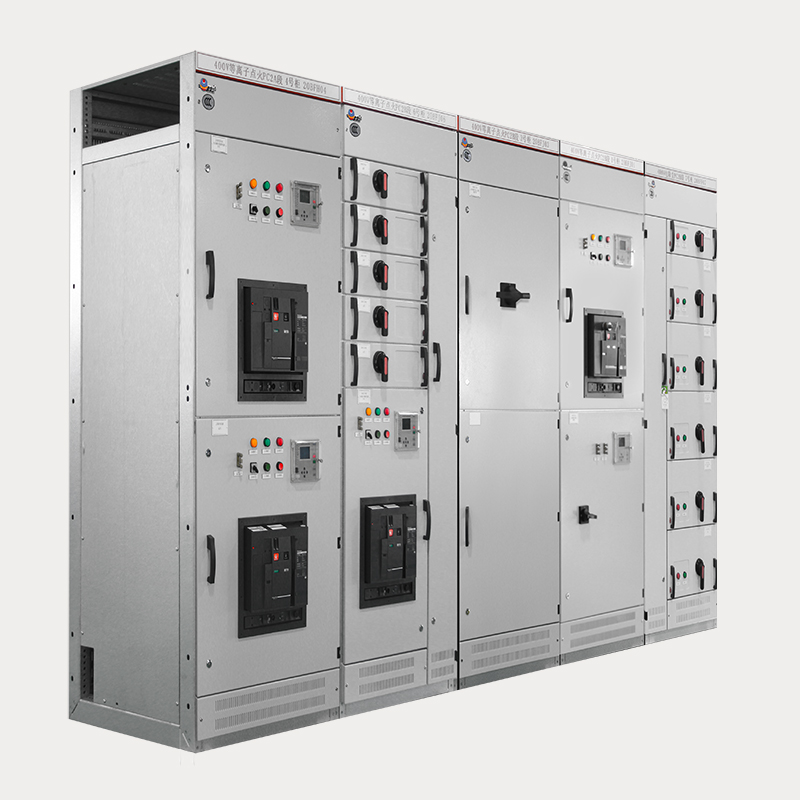

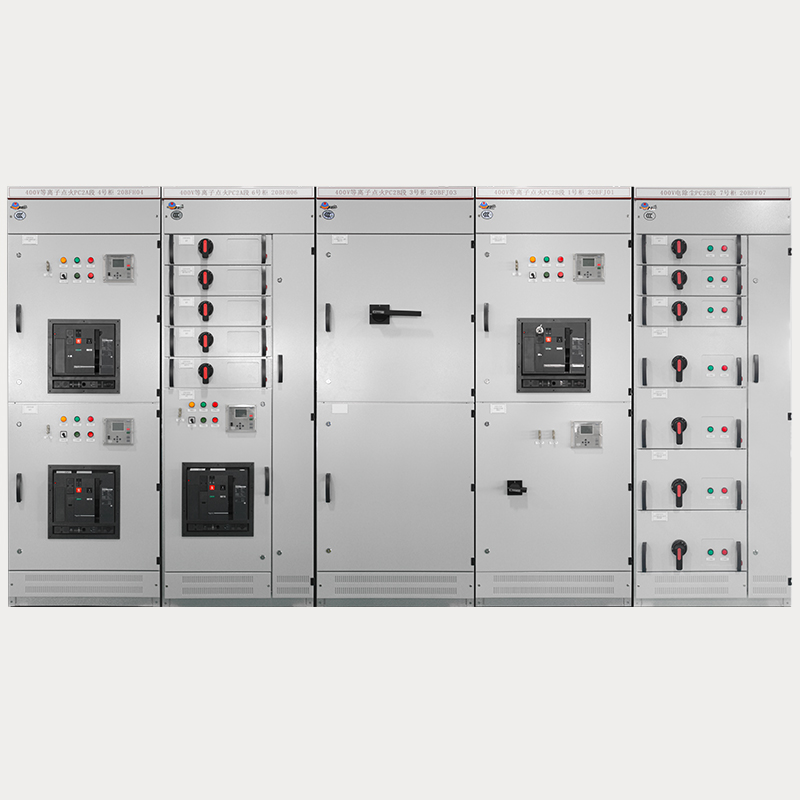

SGZ型交流低壓成套開關設備

　　SGZ型組合式交流低壓關柜，系三/ 四相交流、50Hz的低壓成套開關設備，是“正超”在GCS型低壓抽出式開關柜及SGF、GGD型低壓固定式開關柜的基礎上，吸收西門子授權本公司SIVACON 8PT型低壓柜的先進技術，經不斷創新設計的低壓成套開關設備，兼容固定式結構與抽出式結構，具有結構新穎，分斷能力高，動熱穩定性能好，運行安全可靠，安裝維修方便的特點，可配置智能化接口裝置。產品已廣泛應用于大中型發電廠(1000MW及以下機組)、35kV～500kV變電站、石油化工和國際工程等，可適用于沿海高潮濕、高鹽霧等特殊氣候條件使用。產品于2003年5月獲得“中國國家強制性產品認證(CCC)證書”。

◇ 開關柜結構、性能及特點 ◇

　　柜體為拼裝結構，機械強度高。固定式結構與抽出式結構組合方案靈活，電纜可從柜底部和／或柜頂部進出柜體。柜體分為母線室、功能單元室、電纜室等區域，各功能單元室間采用接地的金屬隔板隔開，能有效地防止故障的擴大。柜內電氣元件的空氣間隙和爬電距離大，絕緣強度高，動、熱穩定性能好。

　　PC柜抽出式斷路器與MCC柜抽屜型均具有接通、斷開、試驗、隔離和抽出位置，抽屜在接通、斷開、試驗、隔離位置時自動定位和鎖定，解除定位后方可進入下一個位置。

　　開關柜可配置智能化接口裝置，與現場總線或通過適配器與DCS以太網相連，可在操作站進行監控操作。

　　開關柜通常為不靠墻安裝，雙面維護。柜體防護等級高，前部可加裝鋼化玻璃防護門。柜體表面處理工藝先進，具有防潮濕、防霉變、防鹽霧、耐腐蝕性能。

◇ 正常使用條件 ◇

海拔高度：使用地點海拔不超過2000m ；

環境溫度：上限＋40℃，下限－5℃ ，日平均氣溫不高于35℃；

相對濕度：日平均不大于95% ，月平均不大于90% ；

地震烈度：不超過8度；

安裝場所：沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動。

注：凡超出上述要求范圍的，應與制造廠協商確定。
